制動盤平衡機

集智該款全自動平衡機適用于制動盤、剎車盤、制動鼓、葉輪等具有中心孔或軸的盤類零部件；

集智全自動剎車盤平衡機精度高，效率高，設備工作節拍（初測+銑削+復測），測試和銑削同時進行；

全國熱線

180-6987-3023

視頻·演示

Video presentation

產品·特點

Product features

01
精度高，效率高，設備工作節拍（初測+銑削+復測）可達40秒，測試和銑削同時進行；
02
單面平衡、圓柱面或端面銑削、快速換型，參數化調整，操作簡單，兼容性強；
03
可單機自動平衡，可聯機自動線進行全自動生產，可配套MES系統，實現數據追溯；

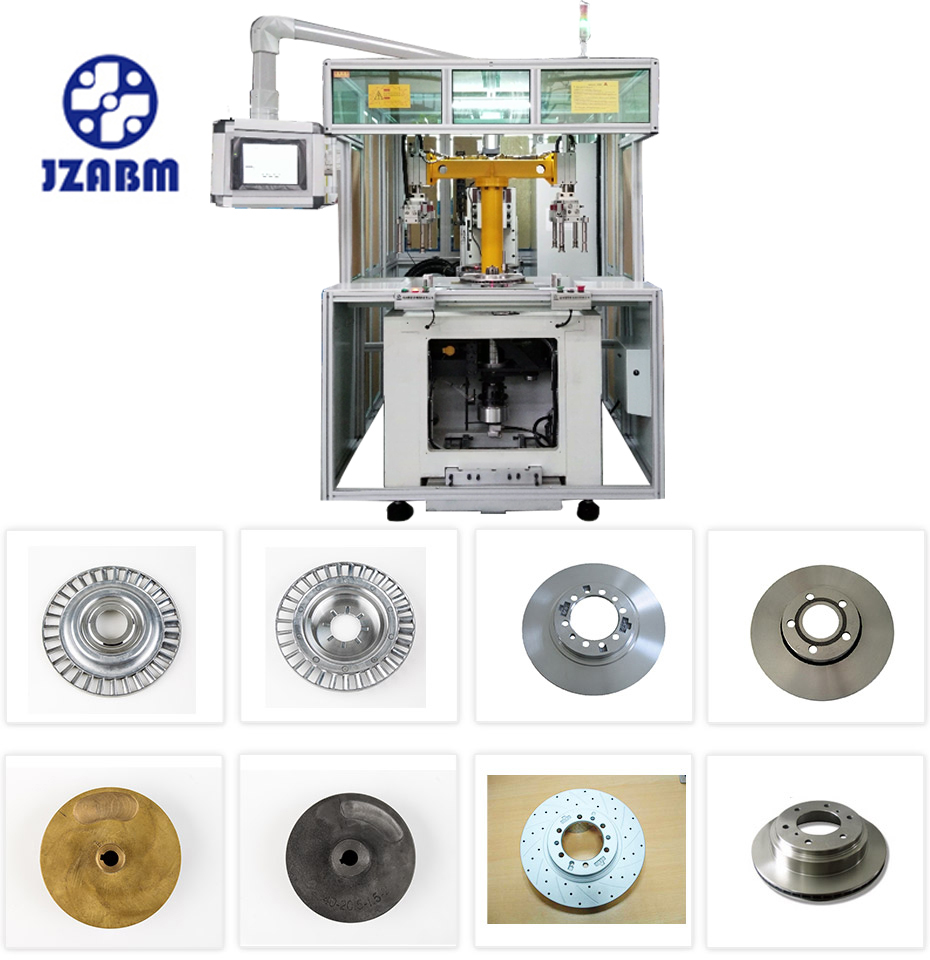

工件·實例

EXAMPLES OF WORKPIECE

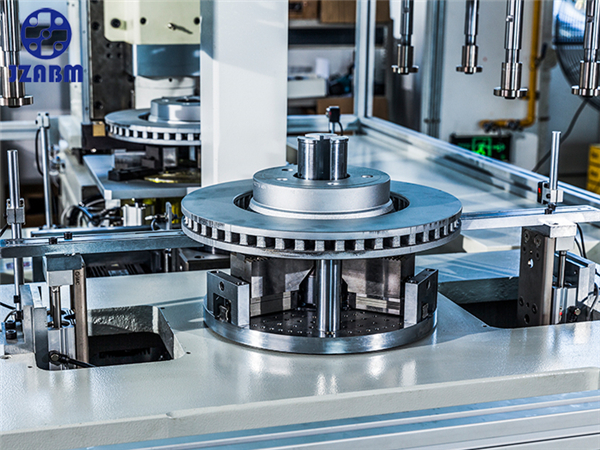

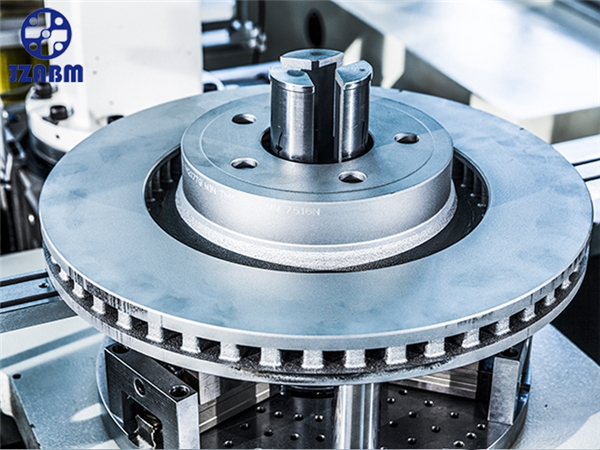

制動盤平衡機

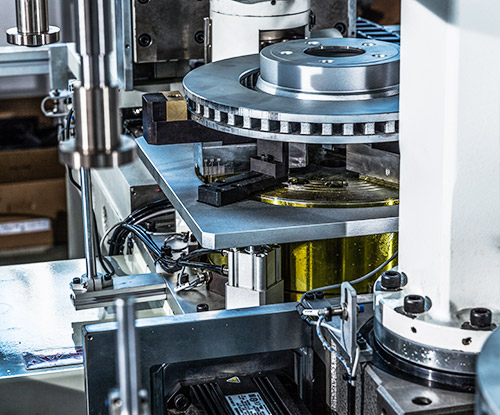

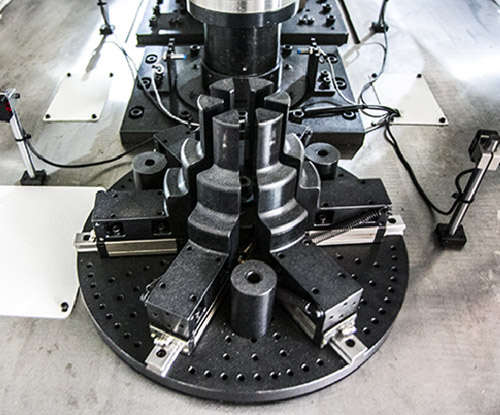

測試機構TESTING MECHANISM 測試時間8～12秒 周向重復定位精度可達250gmm 最小可達剩余不平衡度≤1gmm/Kg 測量轉速400～900rpm 立式硬支撐測量 帶防護，支持快速換型

切削加工機構 Cutting mechanism 采用銑刀 一次去重率＞90% 剩余不平衡量小 帶有吸塵排屑裝置 動力源采用伺服電機，銑刀轉速可調

技術·參數

technical parameters

設備名稱	制動盤全自動平衡機 （嵌入式軟件產品-集智盤狀轉子全自動平衡修正設備控制軟件V1.0）
型號	BPXDX-2W-B
主要部件配置	氣缸: SMC
	導軌：上銀HIWIN
	絲桿：銀泰PMI
	伺服電機: 三菱Mitsubishi、松下Panasonic
	傳感器: KEYENCE、OMRON、科瑞

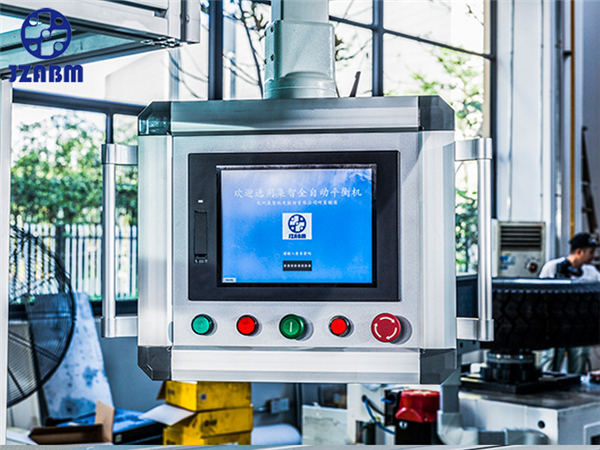

	觸摸屏: KEYENCE 10.4'
	控制PLC: KEYENCE KV-3000
	切削電機：阿爾法
轉子適用范圍	工件內孔：Φ54-91mm（可定制）
	工件外徑：Φ220-410mm
	銑削寬度：10-30mm
	銑削深度：<=5mm
平衡轉速	500-900rpm
切削方式	T型刀外圓銑削
電源	AC380V三相五線制
氣源	0.4~0.6Mpa
工作節拍	30-40s
剩余不平衡偏心量	優于國標 G6.3
體積	2300x1500x2100mm（長寬高）
備注	以實際機型配置為準切削方式
